VerseGrip 위치 제어 튜토리얼

이 튜토리얼에서는 VerseGrip의 회전 기능을 활용하여 Unity의 메인 스레드를 우회함으로써, Inverse3 기기의 커서 위치를 고주파수로 직접 제어하는 방법을 설명합니다.

소개

에서 소개된 방법과는 달리 시작 가이드, 표준 재생 빈도(60Hz)로 작동하는 이 튜토리얼은 VerseGrip 기기의 회전 각도에 따라 커서 Inverse3 의 위치를 더 높은 주파수(1~4kHz)로 동적으로 조정하는 방법을 다룹니다. 이는 다음 이벤트를 활용하여 구현됩니다. DeviceStateChanged, 햅틱 스레드에 의해 촉발된.

장면 설정

시작 가이드에 설명된 대로, 먼저 ‘Haptic Rig’를 생성하세요: GameObject > Haply > Haptic Rig (one hand).

VerseGripPositionControl 구성 요소

다음과 같은 이름의 새로운 C# 스크립트를 만드세요. VerseGripPositionControl.cs 그리고 이를 게임 오브젝트에 연결하세요 햅틱 오리진. 클래스에서 다음 속성을 정의하십시오. VerseGripPositionControl :

public Inverse3 inverse3;
public VerseGrip verseGrip;

[Range(0, 1)]
public float speed = 0.5f;

[Range(0, 0.2f)]
public float movementLimitRadius = 0.2f;

private Vector3 _targetPosition;

• inverse3 : 인스펙터에 정의된 ‘ Inverse3 ’ 장치에 대한 참조입니다.
• verseGrip: 커서 제어를 위해 사용되는 VerseGrip 장치를 가리킵니다.
• 속도: 커서의 이동 속도.
• movementLimitRadius: 커서가 초기 위치에서 이동할 수 있는 최대 거리.
• _targetPosition: 커서가 이동할 대상 위치.

메토드 어웨이크

이 방법에서 Awake, 이벤트를 등록하세요 Ready Inverse3 의 작업 영역 중심을 기준으로 커서의 목표 위치를 초기화하려면:

private void Awake()
{
    inverse3.Ready.AddListener((inverse3Controller, args) =>
    {
        _targetPosition = inverse3Controller.WorkspaceCenterLocalPosition;
    });
}

장치가 준비되기 전에는 좌우 구분이 아직 결정되지 않았기 때문에 작업 공간의 중앙을 사용할 수 없습니다.

메서드를 구현하세요 OnDeviceStateChanged VerseGrip의 회전 각도와 버튼 입력에 따라 커서의 목표 위치를 계산하려면:

private void OnDeviceStateChanged(object sender, VerseGripEventArgs args)
{
    var verseGrip = args.DeviceController;
    // Calculate the direction based on the VerseGrip's rotation
    var direction = verseGrip.Orientation * Vector3.forward;

    // Check if the VerseGrip button is pressed down
    if (verseGrip.GetButtonDown())
    {
        // Initialize target position
        _targetPosition = inverse3.CursorLocalPosition;
    }

    // Check if the VerseGrip button is being held down
    if (verseGrip.GetButton())
    {
        // Move the target position toward the grip direction
        _targetPosition += direction * (0.0001f * speed);

        // Clamp the target position within the movement limit radius
        var workspaceCenter = inverse3.WorkspaceCenterLocalPosition;
        _targetPosition = Vector3.ClampMagnitude(_targetPosition - workspaceCenter, movementLimitRadius)
            + workspaceCenter;
    }
    // Move cursor to new position
    inverse3.SetCursorLocalPosition(_targetPosition);
}

행사 등록 및 등록 취소 DeviceStateChanged dans OnEnable et OnDisable.

/// Subscribes to the DeviceStateChanged event.
private void OnEnable()
{
    verseGrip.DeviceStateChanged += OnDeviceStateChanged;
}

/// Unsubscribes from the DeviceStateChanged event.
private void OnDisable()
{
    verseGrip.DeviceStateChanged -= OnDeviceStateChanged;
}

진행 과정

• Inverse3 기기를 고정하고, 기기가 움직일 수 있는 충분한 공간이 있는지 확인하십시오.
• 플레이 모드를 활성화한 후 커서를 Inverse3 에 올려두세요.
• VerseGrip을 회전시켜 Unity 씬에서 커서의 움직임을 확인해 보세요. 이 움직임은 VerseGrip의 방향과 정확히 일치합니다.
• VerseGrip 버튼을 누르면 Inverse3 의 커서가 VerseGrip의 회전 방향으로 이동하며, 이를 통해 실시간 제어가 어떻게 이루어지는지 보여줍니다.

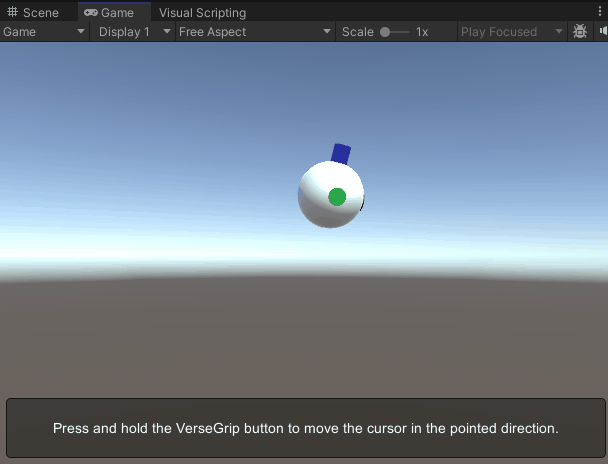

이 이미지는 이해를 돕기 위해 전면 축이 강조 표시된 커서 모델을 보여줍니다. 커서 모델 사용자 정의에 대한 자세한 내용은 커서 관련 문서를 참조하십시오.

소스 파일

이 예제에서 사용된 최종 씬과 관련 파일들은 모두 Unity 패키지 관리자의 ‘Tutorials’ 예제에서 가져올 수 있습니다.

VerseGripPositionControl.cs

/*
 * Copyright 2024 Haply Robotics Inc. All rights reserved.
 */

using Haply.Inverse.DeviceControllers;
using Haply.Inverse.DeviceData;
using UnityEngine;

namespace Haply.Samples.Tutorials._6_VerseGripPositionControl
{
    /// <summary>
    /// Demonstrates how to control the device cursor position using the VerseGrip.
    /// </summary>
    public class VerseGripPositionControl : MonoBehaviour
    {
        public Inverse3Controller inverse3;
        public VerseGripController verseGrip;

        [Tooltip("Cursor moving speed")]
        [Range(0, 1)]
        public float speed = 0.5f;

        [Tooltip("Maximum radius for cursor movement")]
        [Range(0, 0.1f)]
        public float movementLimitRadius = 0.075f;

        private Vector3 _targetPosition; // Target position for the cursor

        private void Awake()
        {
            inverse3.Ready.AddListener((inverse3Controller, args) =>
            {
                _targetPosition = inverse3Controller.WorkspaceCenterLocalPosition;
            });
        }

        /// <summary>
        /// Subscribes to the DeviceStateChanged event.
        /// </summary>
        private void OnEnable()
        {
            verseGrip.DeviceStateChanged += OnDeviceStateChanged;
        }

        /// <summary>
        /// Unsubscribes from the DeviceStateChanged event.
        /// </summary>
        private void OnDisable()
        {
            verseGrip.DeviceStateChanged -= OnDeviceStateChanged;
            inverse3.Release();
        }

        private void OnDeviceStateChanged(object sender, VerseGripEventArgs args)
        {
            var verseGrip = args.DeviceController;
            // Calculate the direction based on the VerseGrip's rotation
            var direction = verseGrip.Orientation * Vector3.forward;

            // Check if the VerseGrip button is pressed down
            if (verseGrip.GetButtonDown())
            {
                // Initialize target position
                _targetPosition = inverse3.CursorLocalPosition;
            }

            // Check if the VerseGrip button is being held down
            if (verseGrip.GetButton())
            {
                // Move the target position toward the grip direction
                _targetPosition += direction * (0.0001f * speed);

                // Clamp the target position within the movement limit radius
                var workspaceCenter = inverse3.WorkspaceCenterLocalPosition;
                _targetPosition = Vector3.ClampMagnitude(_targetPosition - workspaceCenter, movementLimitRadius)
                    + workspaceCenter;
            }
            // Move cursor to new position
            inverse3.SetCursorLocalPosition(_targetPosition);
        }
    }
}
