VerseGrip 위치 제어 튜토리얼

이 튜토리얼에서는 VerseGrip의 회전 기능을 활용하여 Inverse3 기기의 커서 위치를 직접 제어하는 방법을 설명하며, 이 과정에서 고주파수 업데이트를 위해 Unity의 메인 스레드를 우회하는 방법을 다룹니다.

서론

...에서 소개된 방법과는 달리 “첫걸음” 사용 안내, 일반적인 재생 빈도(60Hz)로 작동하는 이 튜토리얼은 VerseGrip 장치의 회전 각도에 따라 더 높은 주파수(1~4kHz)로 Inverse3 의 커서 위치를 동적으로 조정하는 방법을 다룹니다. 이는 다음 이벤트를 통해 구현됩니다. DeviceStateChanged 햅틱 스레드에 의해 트리거되는 기능이 사용됩니다.

장면 설정

“시작하기” 가이드에 설명된 대로, 먼저 햅틱 리그를 생성해 보세요: GameObject > Haply > Haptic Rig (one hand).

VerseGripPositionControl 구성 요소

다음과 같은 이름의 새로운 C# 스크립트를 만드세요. VerseGripPositionControl.cs 그리고 이를 GameObject에 연결하세요 햅틱 오리진 an. 클래스에서 다음을 정의하십시오. VerseGripPositionControl 다음과 같은 특성:

public Inverse3 inverse3;
public VerseGrip verseGrip;

[Range(0, 1)]
public float speed = 0.5f;

[Range(0, 0.2f)]
public float movementLimitRadius = 0.2f;

private Vector3 _targetPosition;

• inverse3: 인스펙터에서 지정된 ‘ Inverse3 ’ 장치에 대한 참조.
• verseGrip: 커서 제어에 사용되는 VerseGrip 장치를 가리킵니다.
• 속도: 커서가 이동하는 속도.
• movementLimitRadius: 커서가 시작 위치에서 벗어나도 되는 최대 거리.
• _targetPosition: 커서가 이동하는 대상 위치.

메토드 어웨이크

메서드 내에서 등록하십시오 Awake 그 사건 Ready, 커서의 목표 위치를 Inverse3 장치의 작업 영역 중심을 기준으로 초기화하려면:

private void Awake()
{
    inverse3.Ready.AddListener((inverse3Controller, args) =>
    {
        _targetPosition = inverse3Controller.WorkspaceCenterLocalPosition;
    });
}

장치가 작동 준비가 되기 전에는 손의 사용 방향이 아직 결정되지 않았기 때문에 작업 공간의 중심점을 사용할 수 없습니다.

메서드를 구현하십시오 OnDeviceStateChanged, VerseGrip의 회전과 버튼 입력을 바탕으로 커서의 목표 위치를 계산하기 위해:

private void OnDeviceStateChanged(object sender, VerseGripEventArgs args)
{
    var verseGrip = args.DeviceController;
    // Calculate the direction based on the VerseGrip's rotation
    var direction = verseGrip.Orientation * Vector3.forward;

    // Check if the VerseGrip button is pressed down
    if (verseGrip.GetButtonDown())
    {
        // Initialize target position
        _targetPosition = inverse3.CursorLocalPosition;
    }

    // Check if the VerseGrip button is being held down
    if (verseGrip.GetButton())
    {
        // Move the target position toward the grip direction
        _targetPosition += direction * (0.0001f * speed);

        // Clamp the target position within the movement limit radius
        var workspaceCenter = inverse3.WorkspaceCenterLocalPosition;
        _targetPosition = Vector3.ClampMagnitude(_targetPosition - workspaceCenter, movementLimitRadius)
            + workspaceCenter;
    }
    // Move cursor to new position
    inverse3.SetCursorLocalPosition(_targetPosition);
}

이벤트 등록하기 DeviceStateChanged 에서 OnEnable 그리고 등록을 OnDisable 다시.

/// Subscribes to the DeviceStateChanged event.
private void OnEnable()
{
    verseGrip.DeviceStateChanged += OnDeviceStateChanged;
}

/// Unsubscribes from the DeviceStateChanged event.
private void OnDisable()
{
    verseGrip.DeviceStateChanged -= OnDeviceStateChanged;
}

게임 플레이

• Inverse3 에 장치를 고정하고, 장치가 움직일 수 있는 충분한 공간이 있는지 확인하십시오.
• 플레이 모드를 시작하고 ‘ Inverse3 ’ 커서를 누른 상태로 유지하세요.

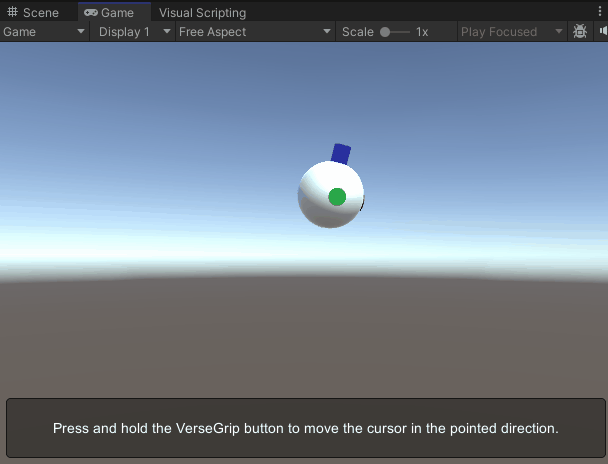

• VerseGrip 장치를 회전시켜 Unity 씬에서 커서의 움직임을 확인해 보세요. 이 움직임은 VerseGrip의 방향과 정확히 일치합니다.
• VerseGrip의 버튼을 누르면 Inverse3 커서가 VerseGrip이 회전하는 방향으로 이동합니다. 이는 실시간 제어 방식을 보여줍니다.

이 그림은 이해를 돕기 위해 전방 축이 강조 표시된 커서 모델을 보여줍니다. 커서 모델 조정 방법에 대한 자세한 내용은 커서 설명서를 참조하십시오.

원본 파일

이 예제의 완성된 씬과 관련 파일은 모두 Unity 패키지 관리자의 ‘예제 튜토리얼’을 통해 가져올 수 있습니다.

VerseGripPositionControl.cs

/*
 * Copyright 2024 Haply Robotics Inc. All rights reserved.
 */

using Haply.Inverse.DeviceControllers;
using Haply.Inverse.DeviceData;
using UnityEngine;

namespace Haply.Samples.Tutorials._6_VerseGripPositionControl
{
    /// <summary>
    /// Demonstrates how to control the device cursor position using the VerseGrip.
    /// </summary>
    public class VerseGripPositionControl : MonoBehaviour
    {
        public Inverse3Controller inverse3;
        public VerseGripController verseGrip;

        [Tooltip("Cursor moving speed")]
        [Range(0, 1)]
        public float speed = 0.5f;

        [Tooltip("Maximum radius for cursor movement")]
        [Range(0, 0.1f)]
        public float movementLimitRadius = 0.075f;

        private Vector3 _targetPosition; // Target position for the cursor

        private void Awake()
        {
            inverse3.Ready.AddListener((inverse3Controller, args) =>
            {
                _targetPosition = inverse3Controller.WorkspaceCenterLocalPosition;
            });
        }

        /// <summary>
        /// Subscribes to the DeviceStateChanged event.
        /// </summary>
        private void OnEnable()
        {
            verseGrip.DeviceStateChanged += OnDeviceStateChanged;
        }

        /// <summary>
        /// Unsubscribes from the DeviceStateChanged event.
        /// </summary>
        private void OnDisable()
        {
            verseGrip.DeviceStateChanged -= OnDeviceStateChanged;
            inverse3.Release();
        }

        private void OnDeviceStateChanged(object sender, VerseGripEventArgs args)
        {
            var verseGrip = args.DeviceController;
            // Calculate the direction based on the VerseGrip's rotation
            var direction = verseGrip.Orientation * Vector3.forward;

            // Check if the VerseGrip button is pressed down
            if (verseGrip.GetButtonDown())
            {
                // Initialize target position
                _targetPosition = inverse3.CursorLocalPosition;
            }

            // Check if the VerseGrip button is being held down
            if (verseGrip.GetButton())
            {
                // Move the target position toward the grip direction
                _targetPosition += direction * (0.0001f * speed);

                // Clamp the target position within the movement limit radius
                var workspaceCenter = inverse3.WorkspaceCenterLocalPosition;
                _targetPosition = Vector3.ClampMagnitude(_targetPosition - workspaceCenter, movementLimitRadius)
                    + workspaceCenter;
            }
            // Move cursor to new position
            inverse3.SetCursorLocalPosition(_targetPosition);
        }
    }
}
